Ploskovni brusilni stroj BSG 50100 PLC / Bernardo

Še ni ocenjeno Napišite mnenje
61.305,00
Brez DDV: 50.250,00€
Dobavljivost:
Po naročilu
Šifra:
05-1450XL
Proizvajalec:
Bernardo

Ta model je primeren za obdelavo obdelovancev do 700 kg in brusne površine do 1150 x 560 mm. Zaradi obsežne standardne opreme, kot so: računalniško vodeno vertikalno dodajanje, naprava za paralelno posnemanje brusne plošče z mikrometrično nastavitvijo, magnetna plošča z napravo za razmagnetenje, kot tudi dvoosni digitalni prikazovalnik, nudijo uporabniku optimalen paket zmogljivosti.

  • Kaljena in brušena vodila za vzdolžni in prečni pomik z »TURCITE-B« oblogo katera zagotavlja   izredno visoko stopnjo odpornosti na obrabo in nizek koeficient trenja
  • Vzdolžna in prečna vodila mize »V«-oblike
  • Računalniško vodeno dodajanje z hitrim dodajanjem brusnega koluta na višino-debelino obdelovanca, avtomatski odmik po končanem programu brušenja in vrnitev z začetni položaj
  • Aksialno in radialno prednapeti specialni ležaji brusnega vretena

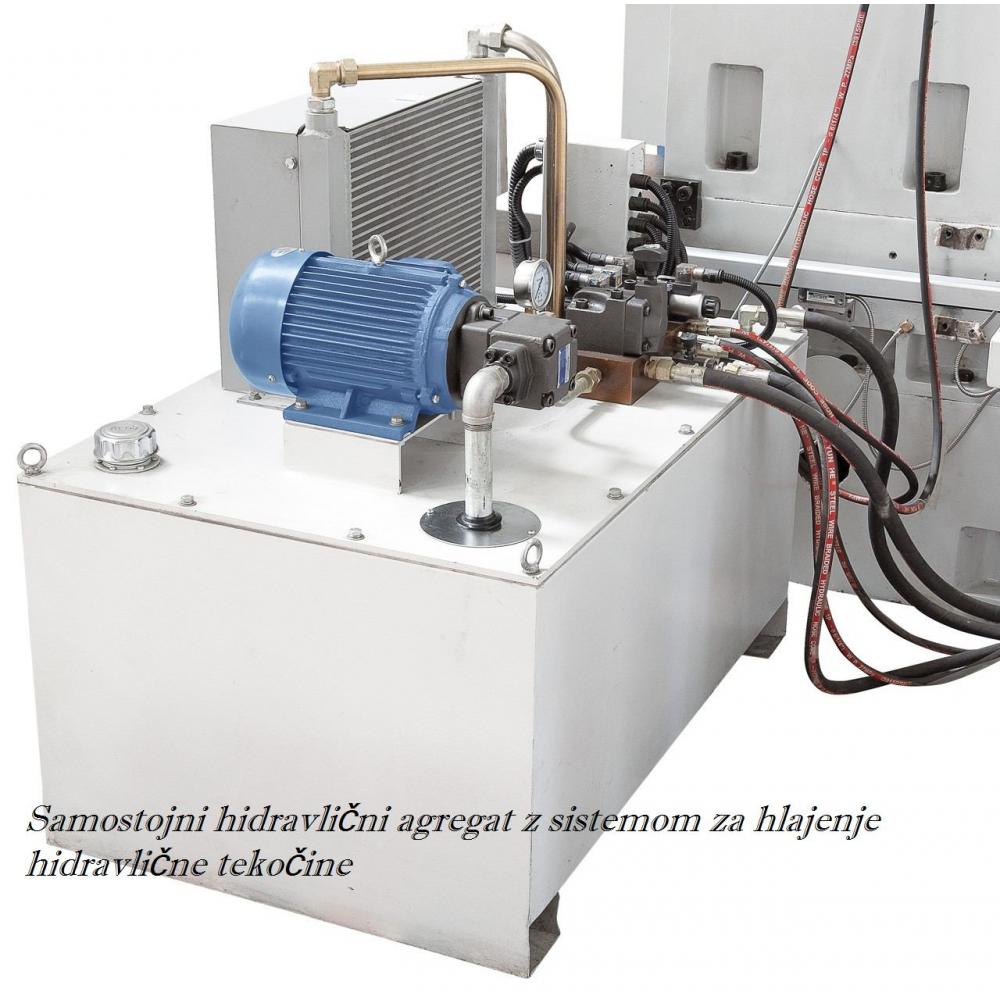

  • Samostojni hidravlični agregat z toplotnim izmenjevalcem, zmanjšuje vibracije stroja in termične obremenitve
  • Najvišja možna stabilnost stroja vsled močnih ojačitvenih reber v ohišju stroja (iz sive litine – gusa), in izredne debeline sten,
  • Kompaktni-močni hidravlični sistem, zagotavlja gladek tek mize tudi pri velikih obremenitvah
  • Hitra nastavitev brusnega agregata na višino-debelino obdelovanca
  • Avtomatski odmik po končanem programu
  • Nastavljiva končna stikala po X in Y osi
  • Avtomatsko mazanje vseh vodil in vreten
  • Vgrajen Siemens PLC krmilnik za preprosto programiranje delovnih ciklov preko zaslona na dotik
Tehnični podatki
  • Delovna miza: 500 x 1100 mm
  • T-utori / širina: 3 / 18 mm
  • Elektro-Magnetna miza: 500 x 1000 mm
  • Max. vzdolžni pomik: 1150 mm
  • Max. prečni pomik: 560 mm
  • Razdalja center osi pinole / miza max.: 600 mm
  • Max. obremenitev delovne mize*: 700 kg
  • Brusni disk - plošča: 350 x 50 x 127 mm
  • Pomik delovne mize, hidravlični: 5 - 25 m/min

Prečno dodajanje:

  • Avtomatsko dodajanje, prečno: 0 - 30 mm/obrat
  • Hiter hod, prečni: 0 - 600 mm/min

Vertikalno dodajanje:

  • Avtomatsko dodajanje, vertikalno: 0,005 / 0,01 / 0,015 /0,02 / 0,03 / 0,04 mm
  • Hiter hod, vertikalno: 0 - 300 mm/min
  • Motor – brusni kolut: 7,5 kW
  • Število obratov: 1440 U/min
  • Motor hidravlične črpalke: 3,0 kW
  • Skupen – priklop: 13,2 kW
  • Dolžina stroja: 3880 mm
  • Širina stroja: 2150 mm
  • Višina stroja: 2420 mm
  • Teža ca.: 5500 kg

*Skupaj z magnetno mizo

Oprema
  • 2-osni digitalni prikazovalnik ES-12H z LCD displejem
  • SIEMENS SMART panel IE V3 z zaslonom na dotik
  • Elektronsko ročno kolo za krmiljenje
  • Brusni disk - kolut
  • Prirobnica za brusni disk
  • LED - svetilka
  • Magnetna plošča
  • Priprava za uravnoteženje brusne plošče
  • Os za Uravnoteženje
  • Zaščita
  • Priprava za paralelno posnemanje brusnega diska z mikrometrično nastavitvijo
  • Naprava za razmagnetenje
  • Črpalka z rezervoarjem za hladilno tekočino
  • Posnemalni diamant
  • Strojni »čevlji« za niveliranje stroja
  • Centralna mazalna postaja
  • Priprava za hlajenje hidravličnega olja
  • Orodje za posluževanje
  • Navodila
  • CE norma
  • Odlična kvaliteta stroja
