TL 560 x 1500 D z 3-osnim digitalnim prikazovalnikom SDS6-3V* / M4P - Bernardo

Še ni ocenjeno Napišite mnenje
20.862,00€
Brez DDV: 17.100,00€
Dobavljivost:
Po naročilu
Šifra:
1010110
Proizvajalec:
M4P - Bernardo

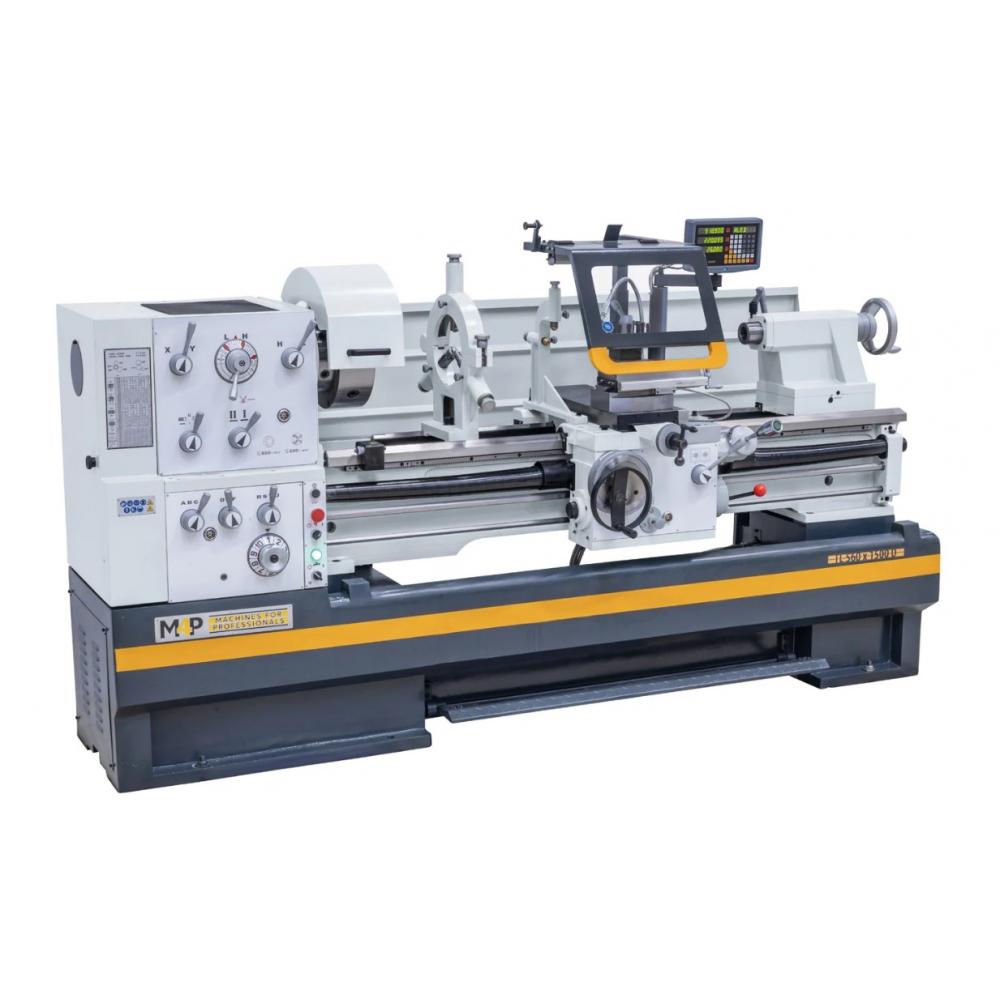

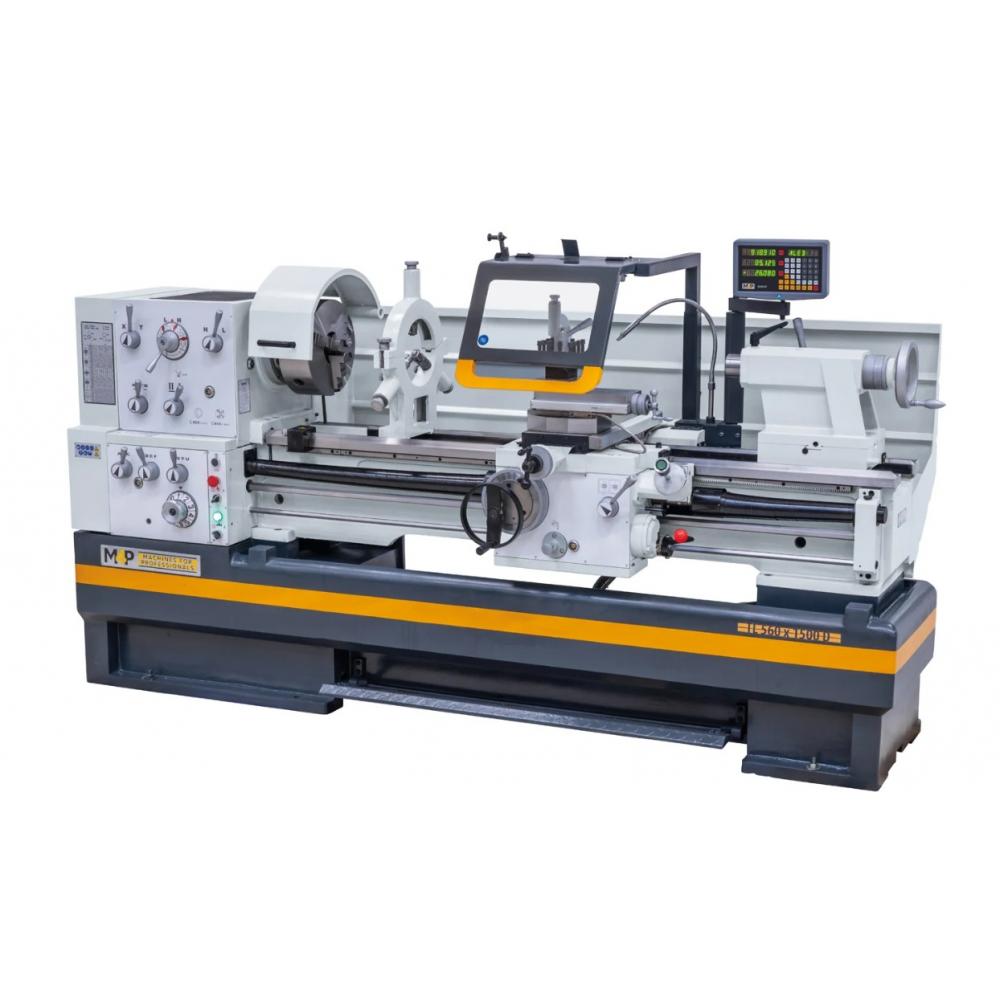

Proizvodna stružnica TL 560 x 1500 D že v osnovni opremi vključuje vso pomembno dodatno opremo, zaradi česar je ta stroj univerzalno uporaben. Ta model je bil zasnovan za ekonomično izdelavo posameznih obdelovancev in malih serij.

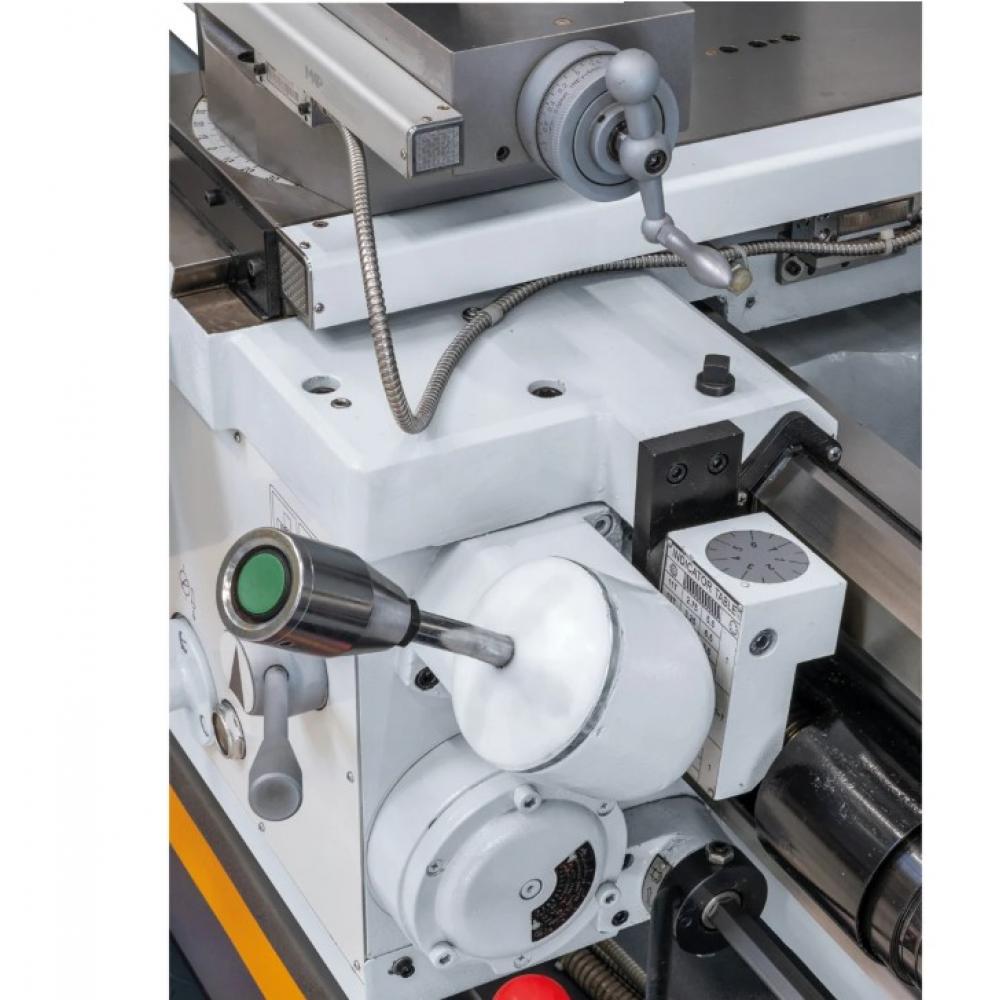

  • Serijsko opremljena s hitrim pomikom (vzdolžno in prečno) za skrajšanje stranskih/pripravljalnih časov.
  • Odstranljiva mostna vez (most) omogoča obdelavo obdelovancev večjega premera.
  • Podstavek stroja (postelja), ulit v enem kosu, je izjemno tog proti zvijanju in duši vibracije, s čimer je izpolnjen bistven pogoj za natančno struženje.
  • Vsestranske možnosti uporabe v splošnem strojništvu, proizvodnji, izdelavi posameznih delov ...

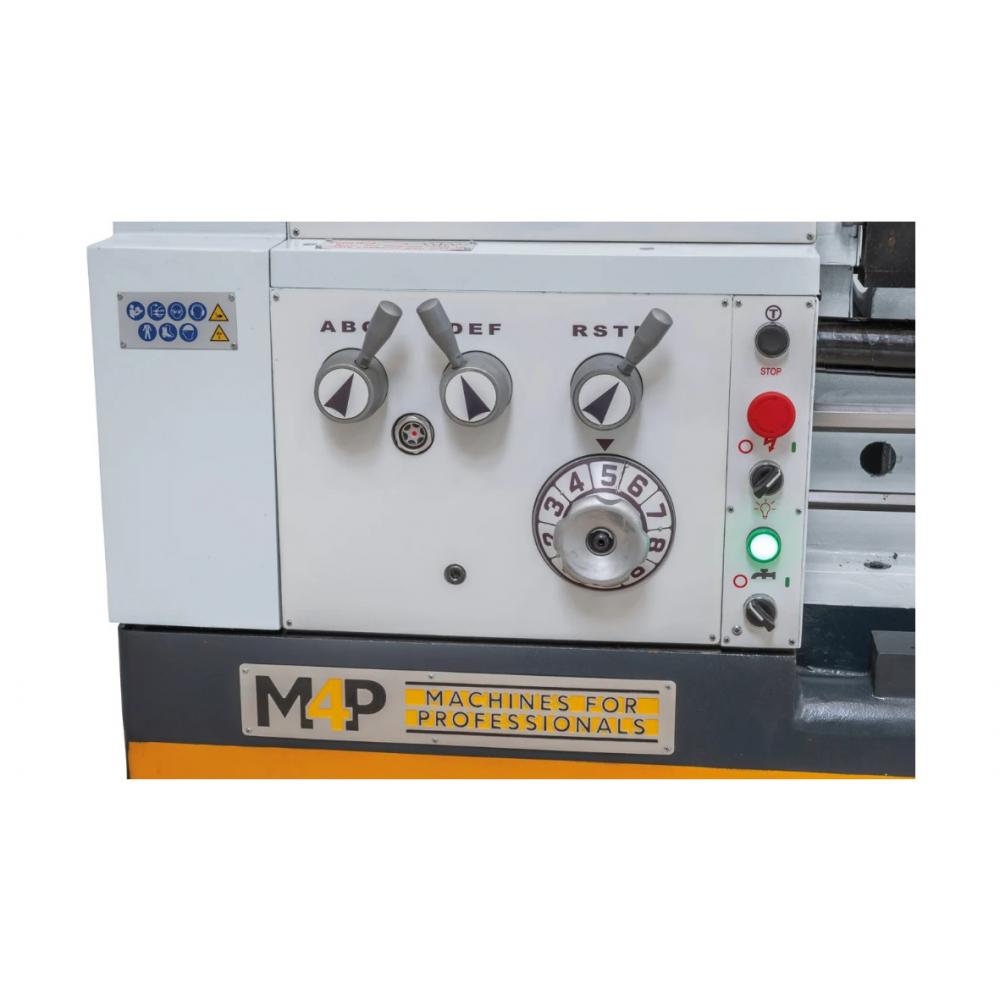

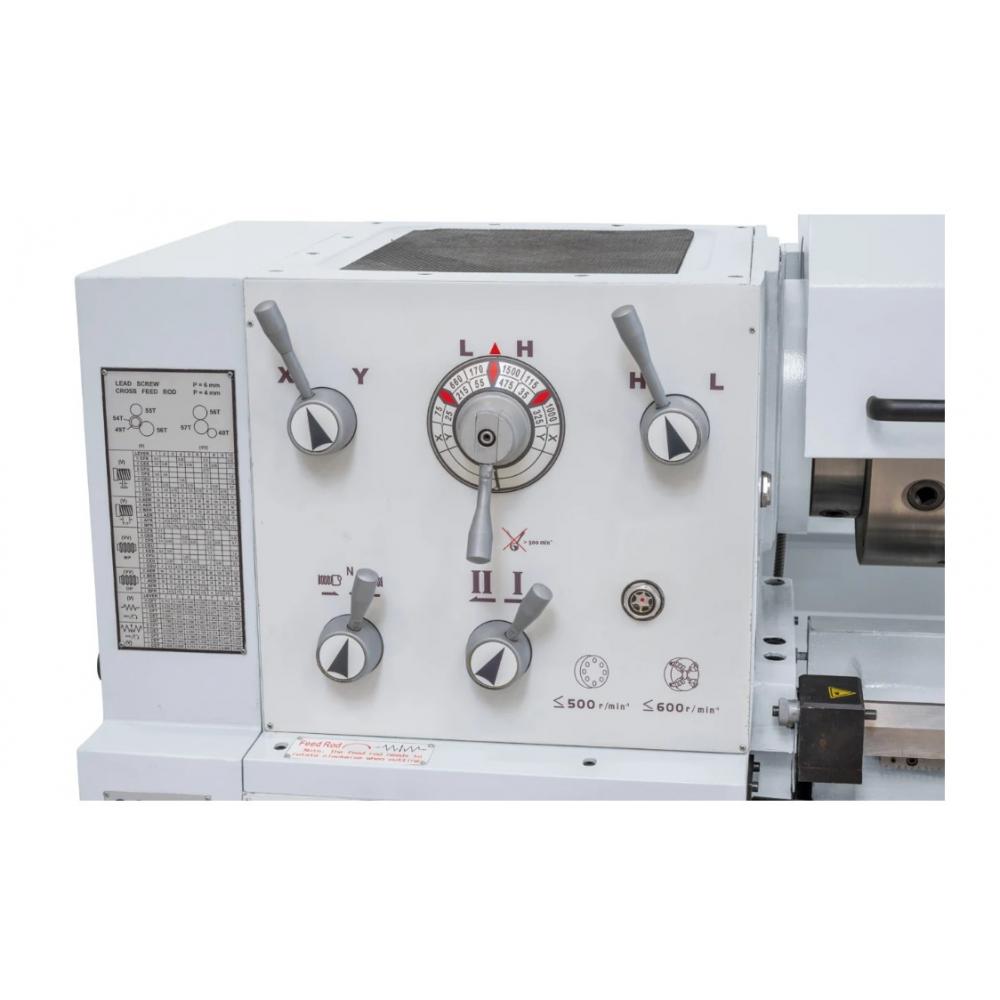

  • Nastavitev števila vrtljajev in pomikov je preprosto zasnovana, teče gladko ter omogoča natančno preklapljanje.
  • Sodobno uležajenje glavnega vretena s preciznimi poševnimi krogličnimi ležaji.
  • Konjiček s fino skalo se lahko zamakne za struženje stožcev.
  • Centralno mazanje za vzdolžni podolžni voziček (poti podstavka).
Tehnični podatki

    • Razdalja med konicami: 1500 mm
    • Višina konice: 280 mm
    • Premer struženja preko postolja: 560 mm
    • Premer struženja preko ohišja: 785 mm
    • Premer struženja preko suporta: 350 mm
    • Širina vodil 350 mm
    • Premer izvrtine osovine: 105 mm
    • Konus vretena: DIN 55029;  D1 - 8
    • Obrati: (12) 25 - 1500 obr/min
    • Hitrost vzdolžni pomik: (50) 0,112 - 3,113 mm/obr
    • Hitrost prečni pomik: (50) 0,038 - 1,065 mm/obr
    • Metrični navoji: (47) 0,2 - 14 mm
    • Col navoji: (60) 2 - 112 Gg/1“
    • Premer pinole konjička: 75 mm
    • Hod pinole konjička: 185 mm
    • Konus pinole: MK 5
    • Motor: 7,5 kW (10,0 PS) / 400V
    • Gabariti (D / Š / V): 2840 / 1170 / 1560 mm
    • Teža : 2400 kg
    Serijska oprema

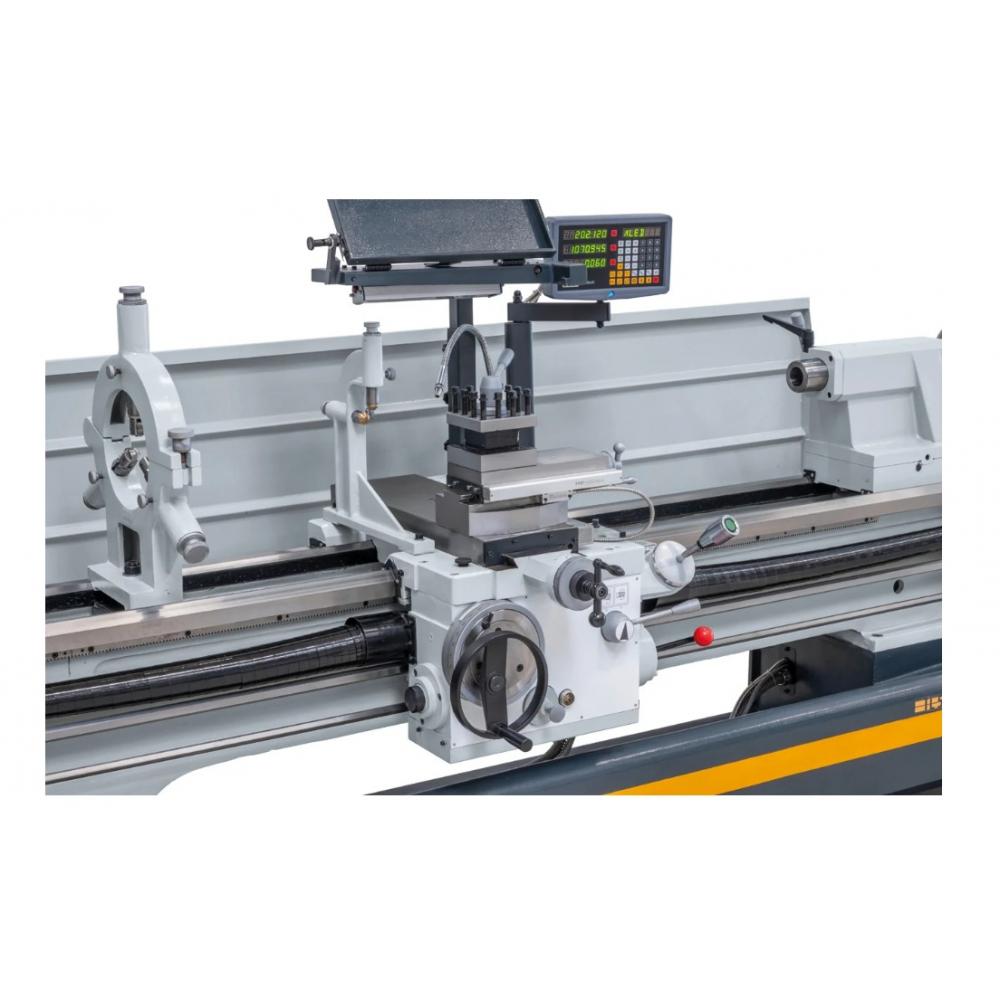

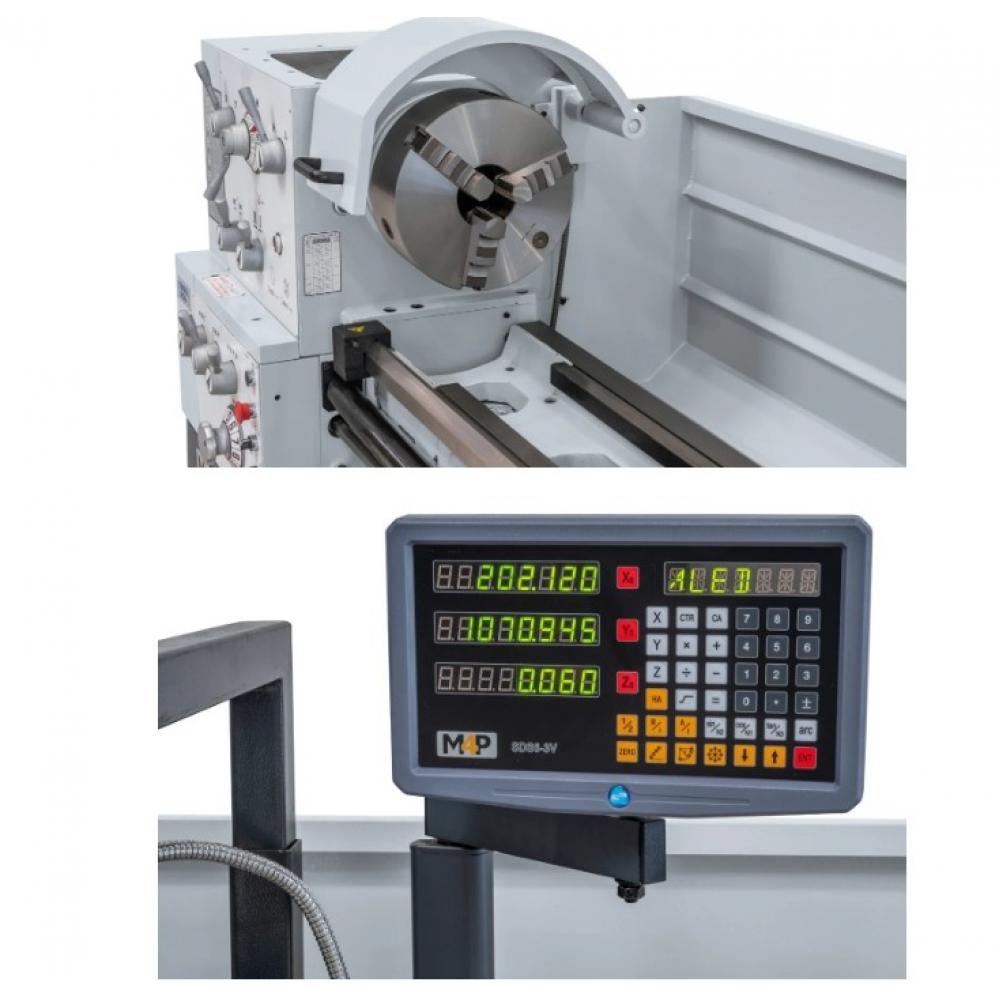

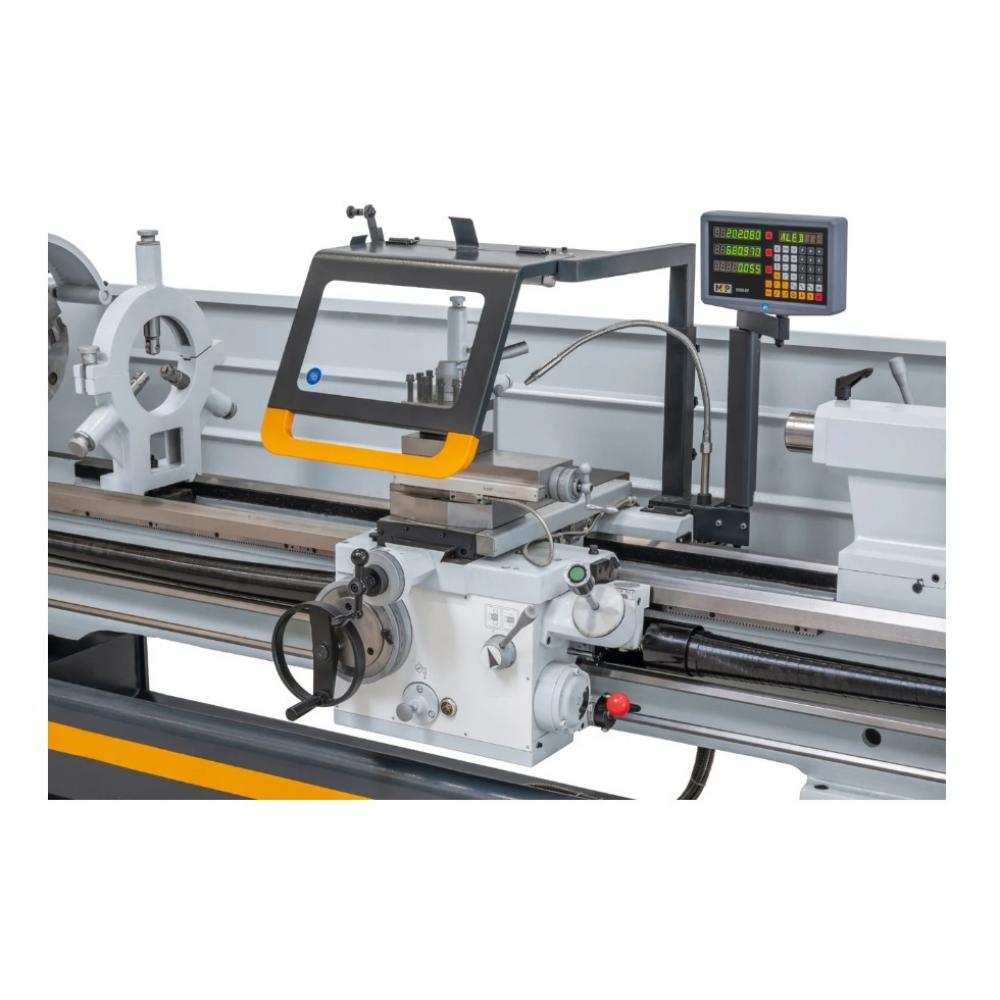

    • 3-osni DIGITALNI prikazovalnik SDS6-3V z merilnimi letvami
    • 3-čeljustna vpenjalna glava BC3-315 mm / D8
    • Vpenjalna plošča 450 mm
    • Črpalka za hladilno tekočino
    • Prvo polnjenje z oljem Tellus 46

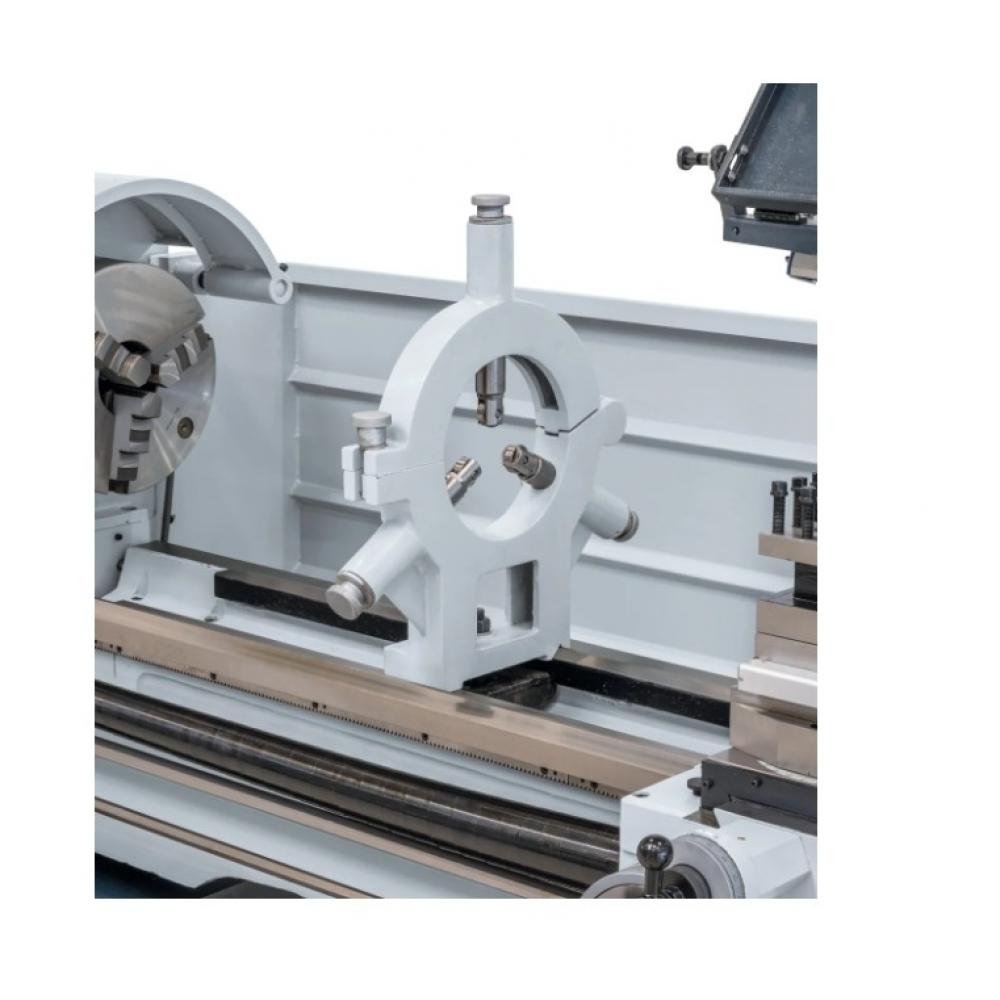

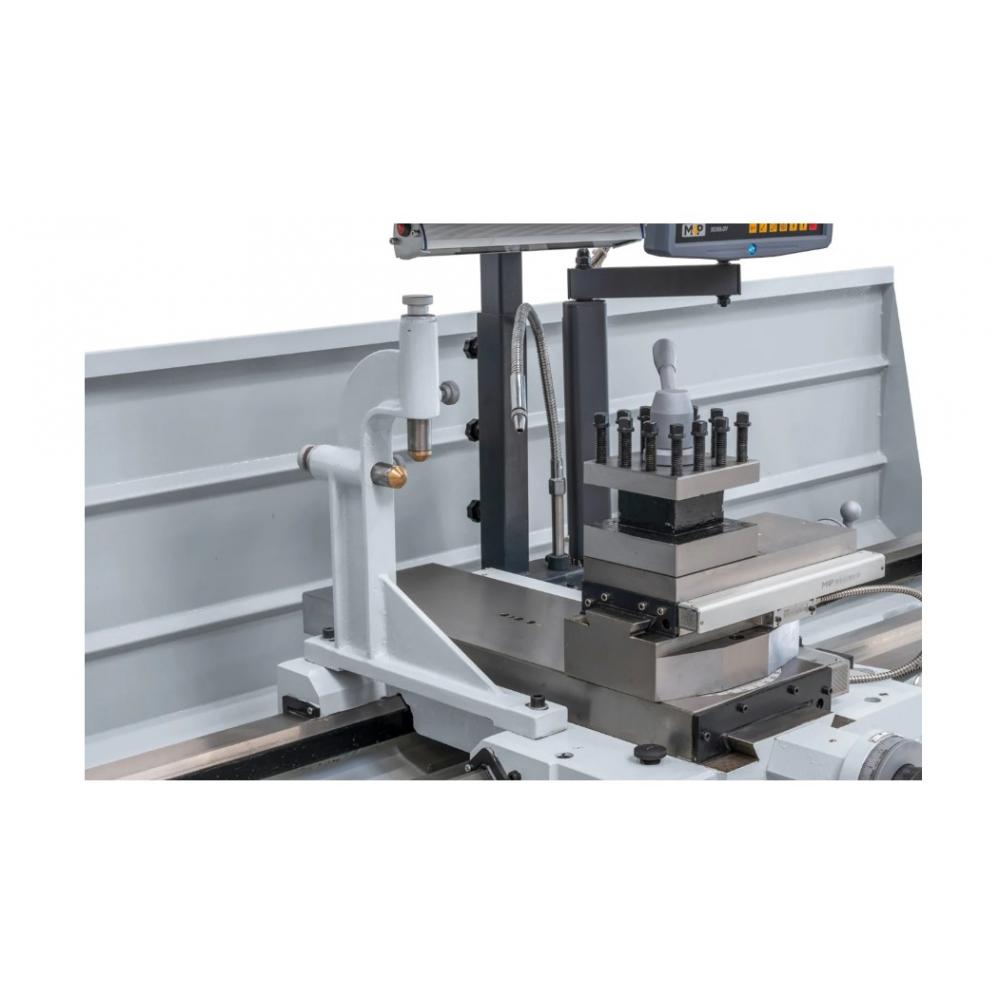

    • Fiksna lineta (max. fi 180 mm)
    • Pomična lineta (max. fi 120 mm)
    • 4-kotno držalo za nože

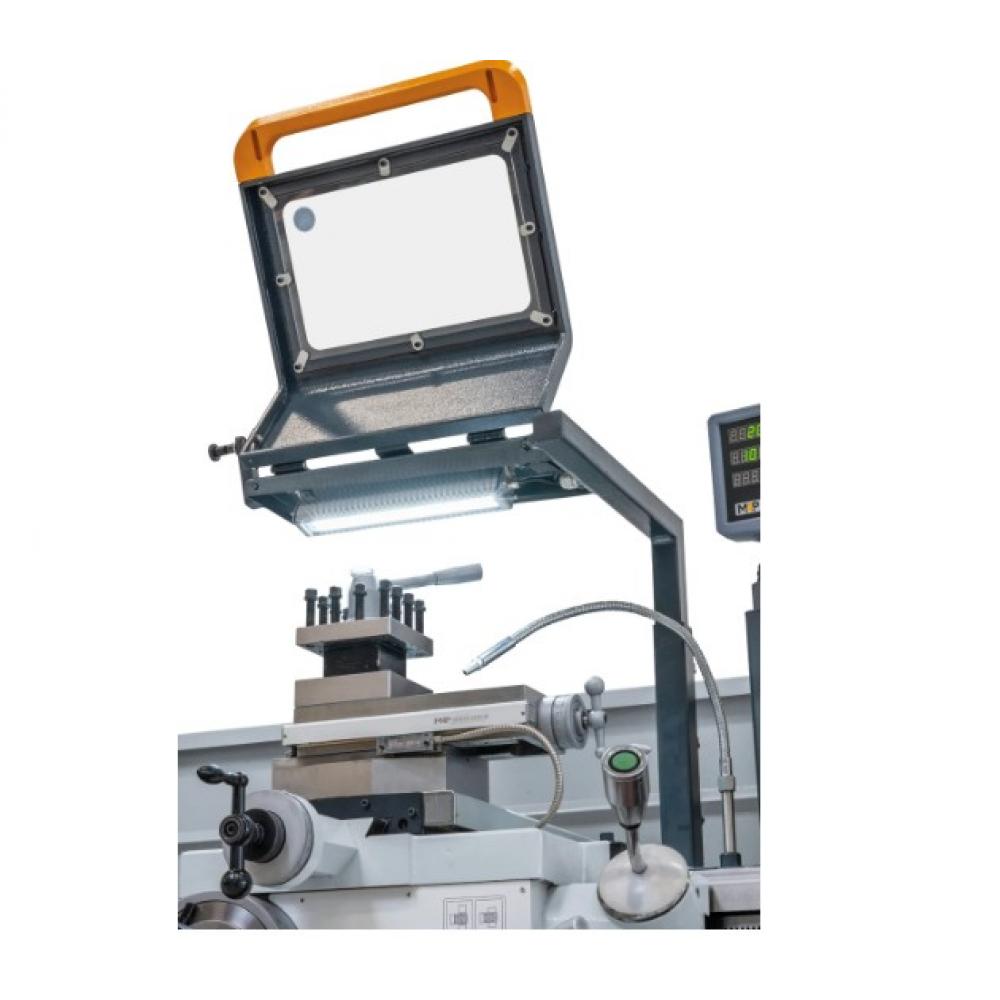

    • Zaščitni okrov držala nožev
    • Motor z magnetno zavoro po CE normah
    • Nožna zavora po CE normah
    • Drsna sklopka vlečnega vretena
    • Mikrometrični omejilec
    • Hitri hod vzdolžni / prečni

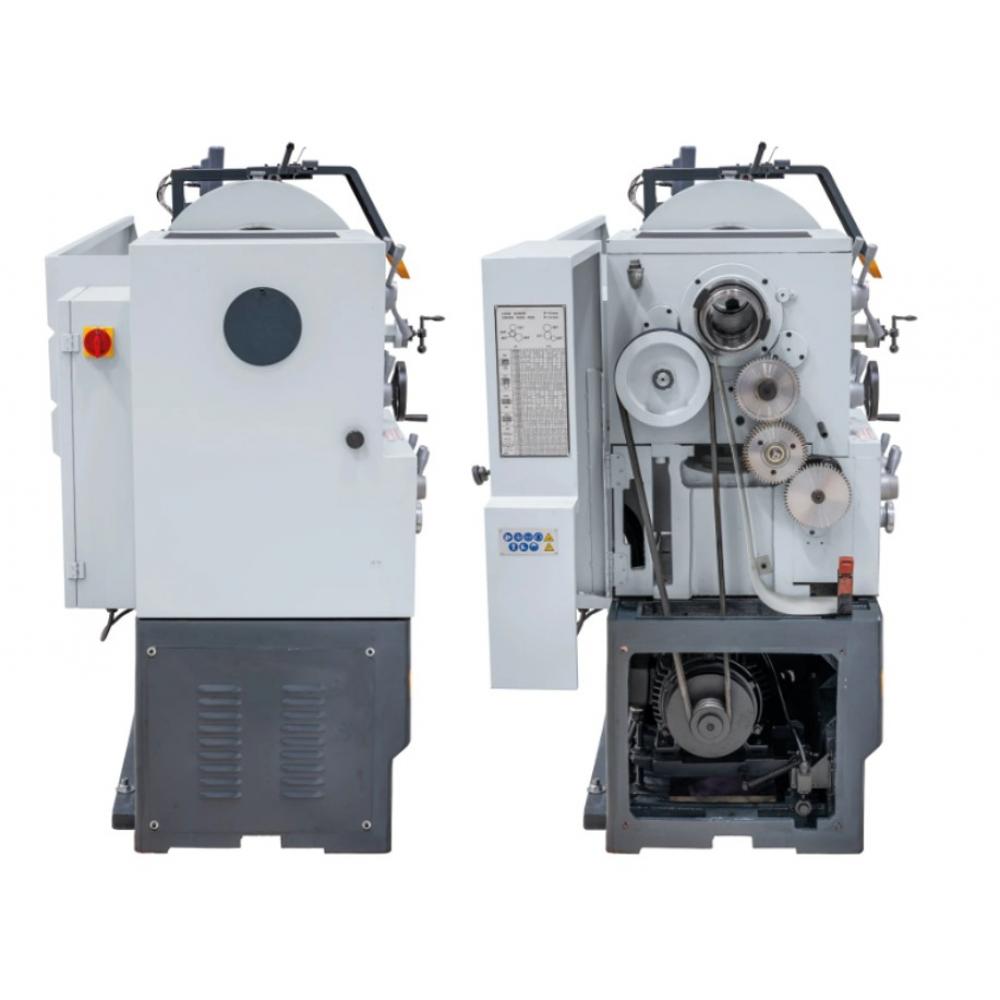

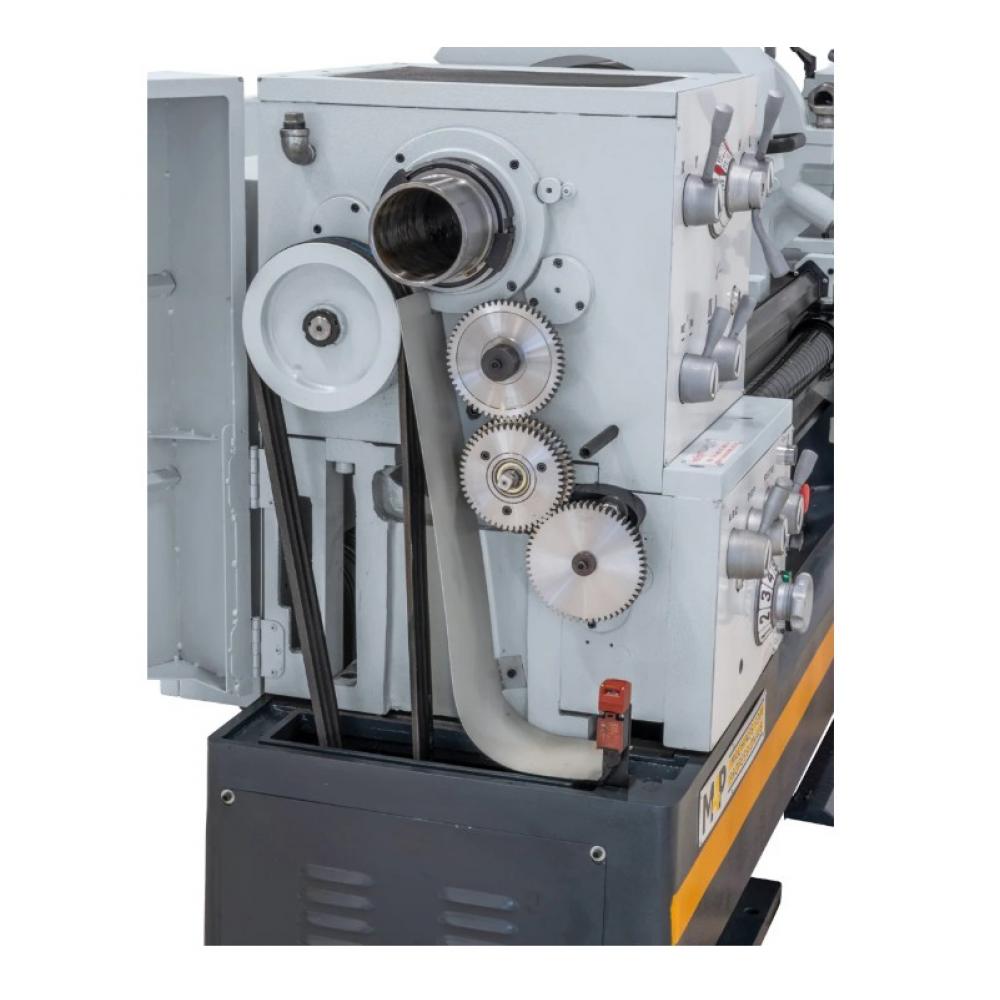

    • Menjalni zobniki
    • Centrirna konica 2x
    • Reducirne puše
    • Navojna ura
    • LED svetilka
    • Zaščitna stena za ostružke
    • Orodje
