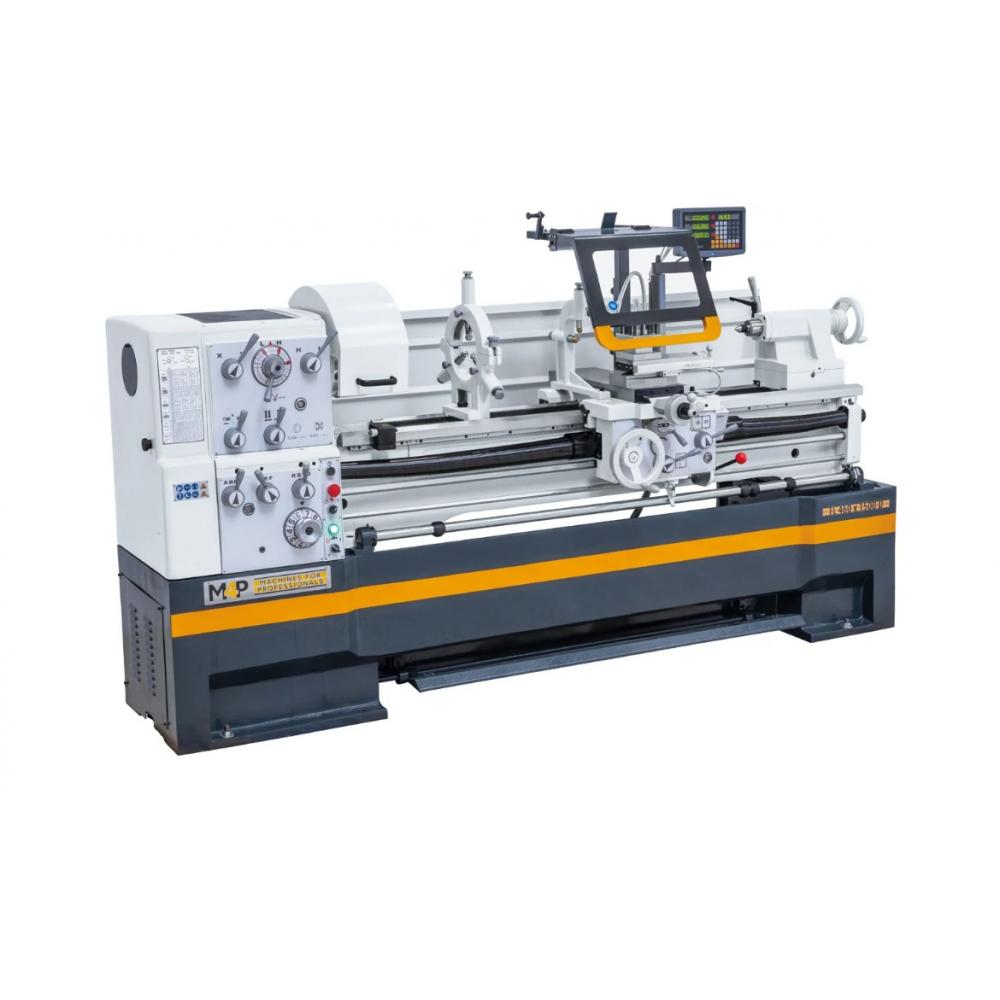

TL 460 x 1500 D z 3-osnim digitalnim prikazovalnikom SDS6-3V* / M4P - Bernardo

Še ni ocenjeno Napišite mnenje
16.951,90€
Brez DDV: 13.895,00€
Dobavljivost:
Po naročilu
Šifra:
1010106
Proizvajalec:
M4P - Bernardo

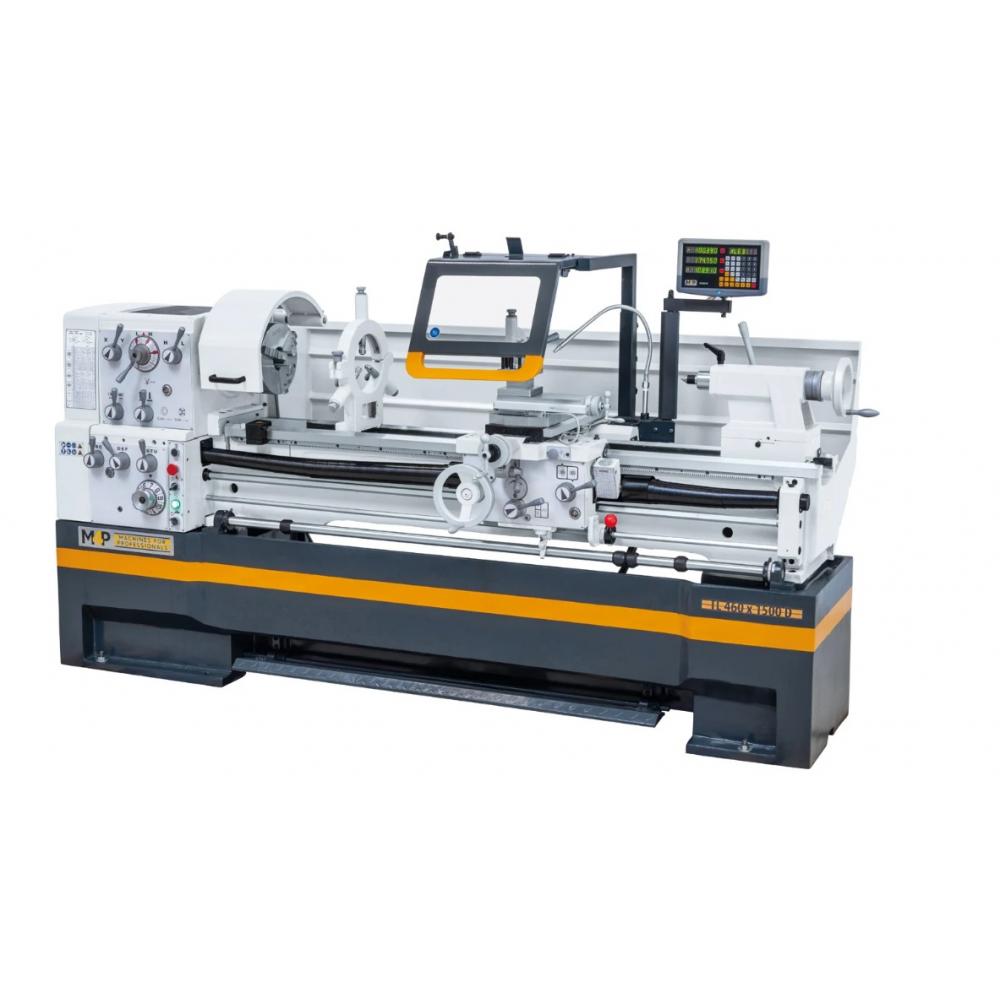

Univerzalna stružnica TL 460 x 1000 D prepriča s svojo stabilno konstrukcijo in preprosto uporabo. Že osnovna oprema vključuje vso pomembno dodatno opremo (3-osni digitalni prikazovalnik, linate, LED-strojna svetilka, varnostne naprave po standardu CE ...), zaradi česar je ta stroj idealen za strokovne šole, popravljalne delavnice in učne delavnice.

  • Podstavek stroja (postelja), ulit v enem kosu, je izjemno tog proti zvijanju (torzijsko tog) in duši vibracije, s čimer je izpolnjen bistven pogoj za natančno struženje.

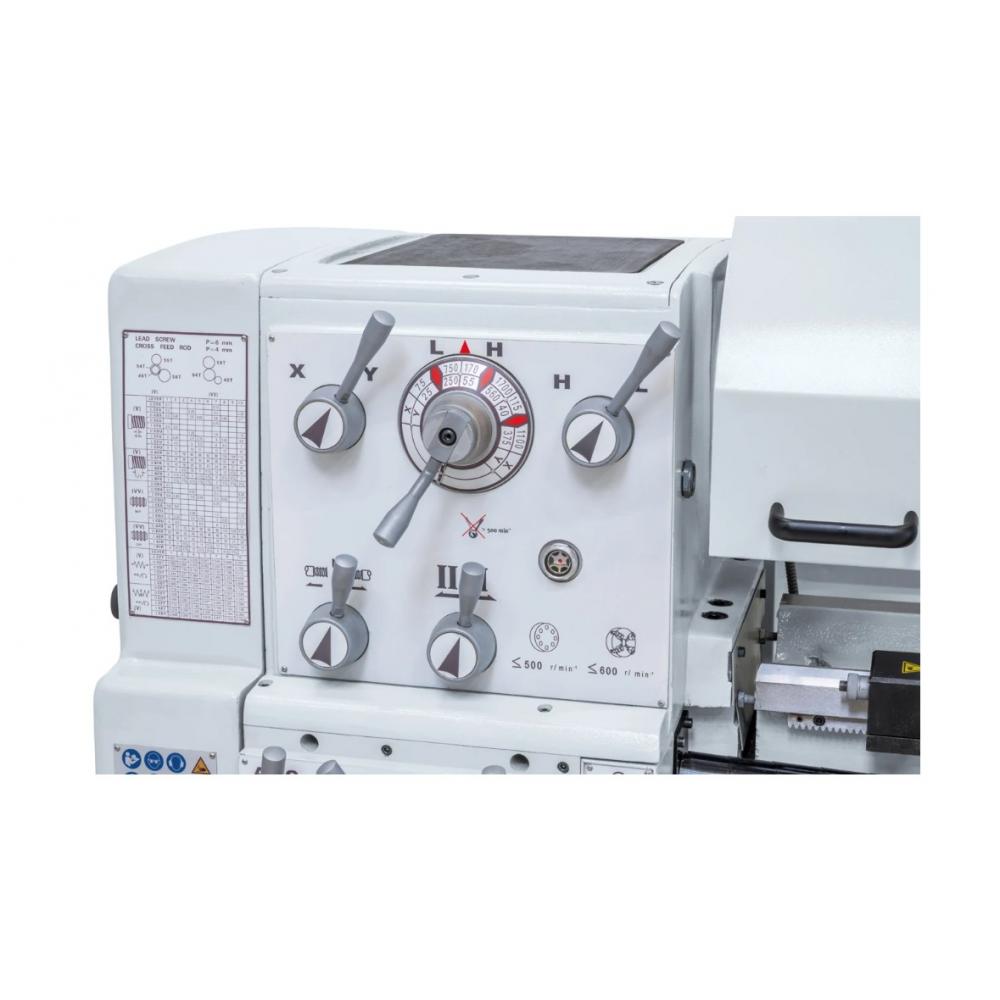

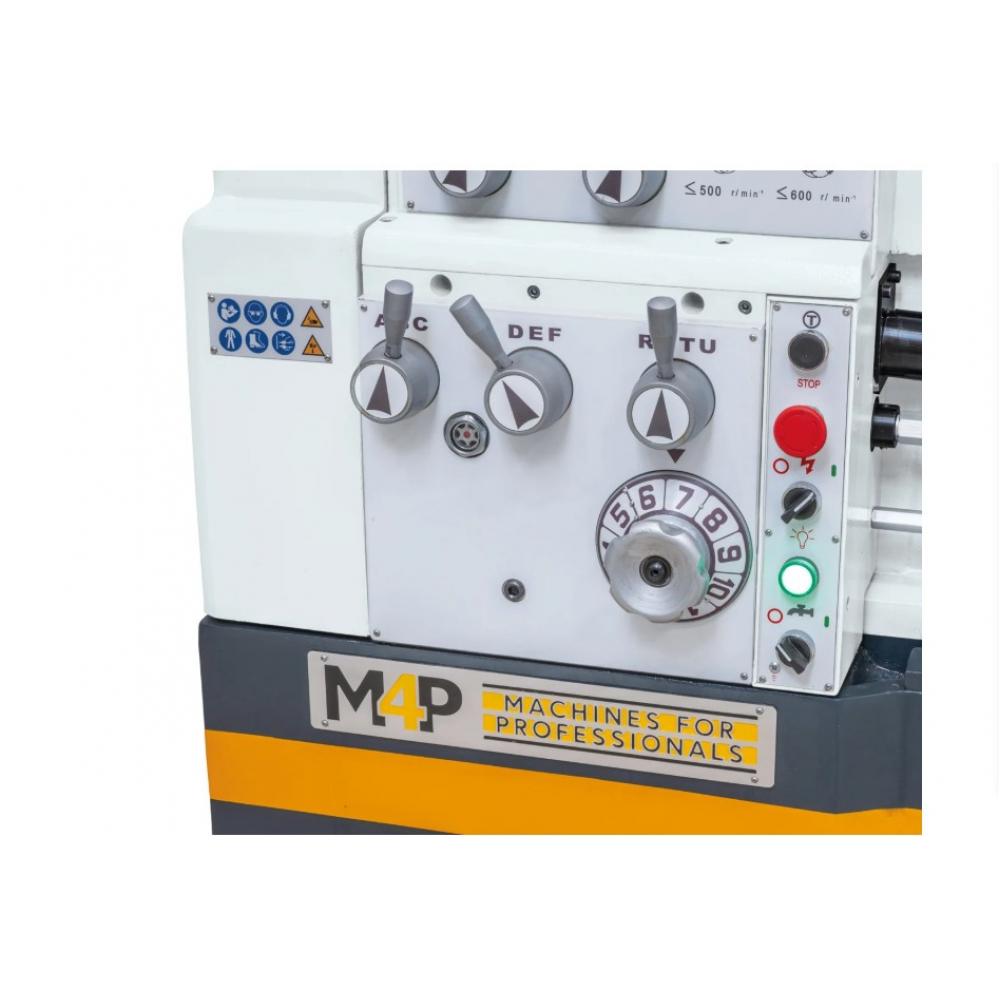

  • Nastavitev števila vrtljajev in pomikov je preprosto zasnovana, teče gladko ter omogoča natančno preklapljanje.
  • Sodobno uležajenje glavnega vretena s preciznimi poševnimi krogličnimi ležaji.
  • Kaljeni in brušeni zobniki ter gredi, vključno s tistimi v menjalniku pomikov.

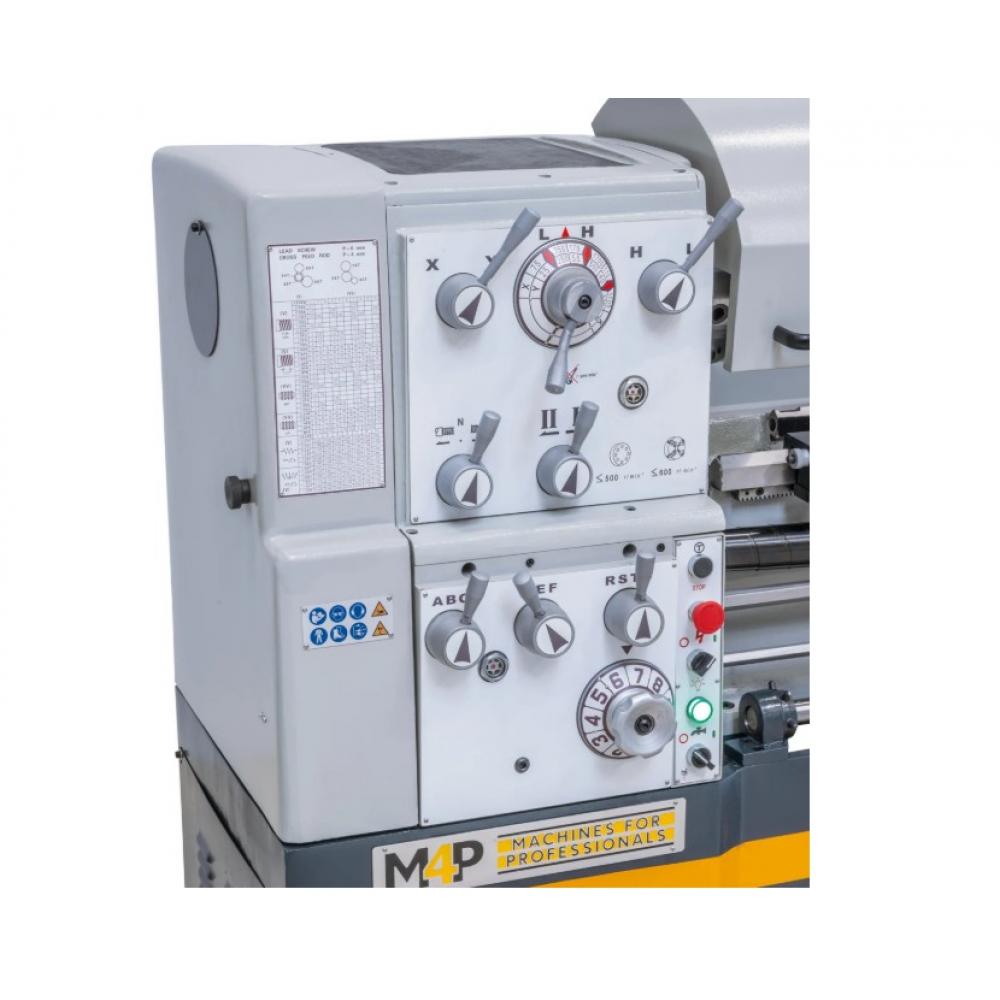

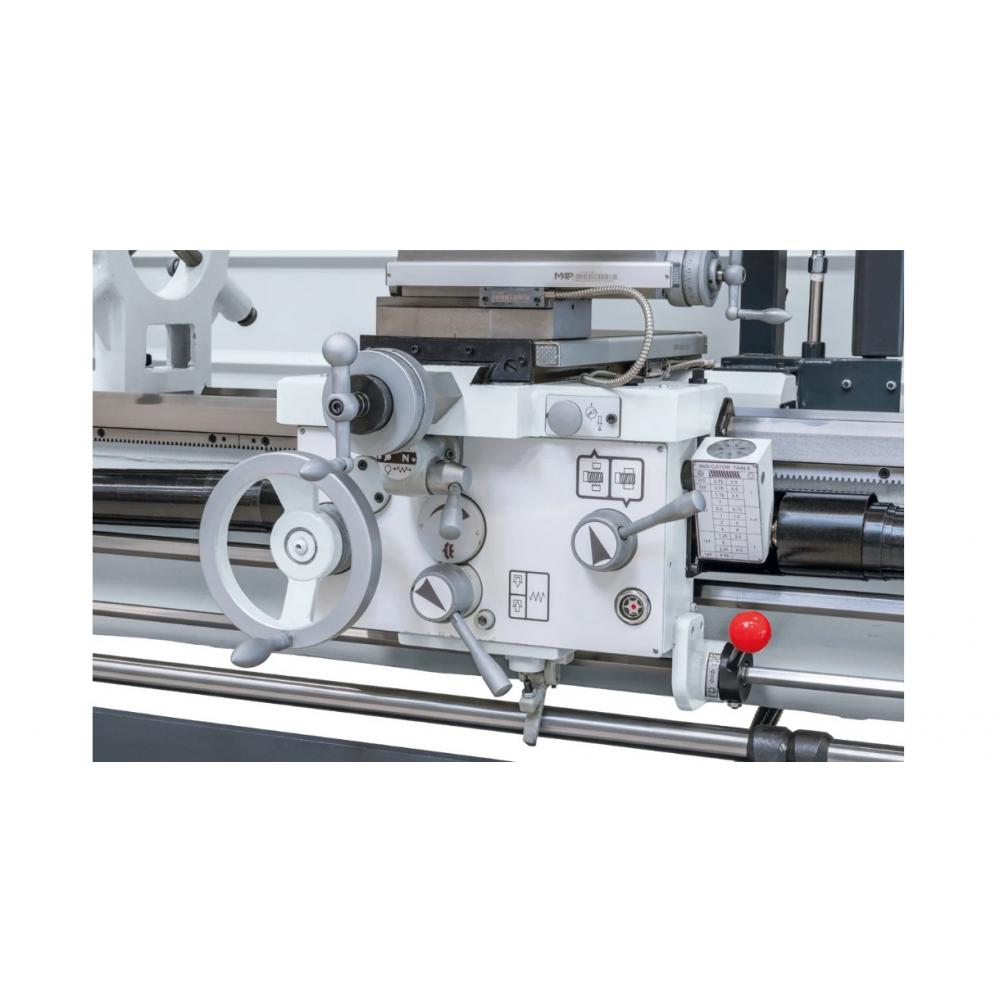

  • Centralno, priročno preklapljanje pomikov in navojev z vodilnim in vlečnim vretenom.
  • Veliko dimenzionirani zobniki so velikih dimenzij, kaljeni in natančno brušeni.



Tehnični podatki
  • Razdalja med konicami: 1500 mm
  • Višina konice: 230 mm
  • Premer struženja preko postolja: 460 mm
  • Premer struženja preko ohišja: 690 mm
  • Premer struženja preko suporta: 270 mm
  • Širina vodil 300 mm
  • Premer izvrtine osovine: 80 mm
  • Konus vretena: DIN 55029;  D1 - 8
  • Obrati: (12) 25 - 1700 obr/min
  • Hitrost vzdolžni pomik: (42) 0,031 - 1,7 mm/obr
  • Hitrost prečni pomik: (42) 0,014 - 0,784 mm/obr
  • Metrični navoji: (41) 0,1 - 14 mm
  • Col navoji: (60) 2 - 112 Gg/1“

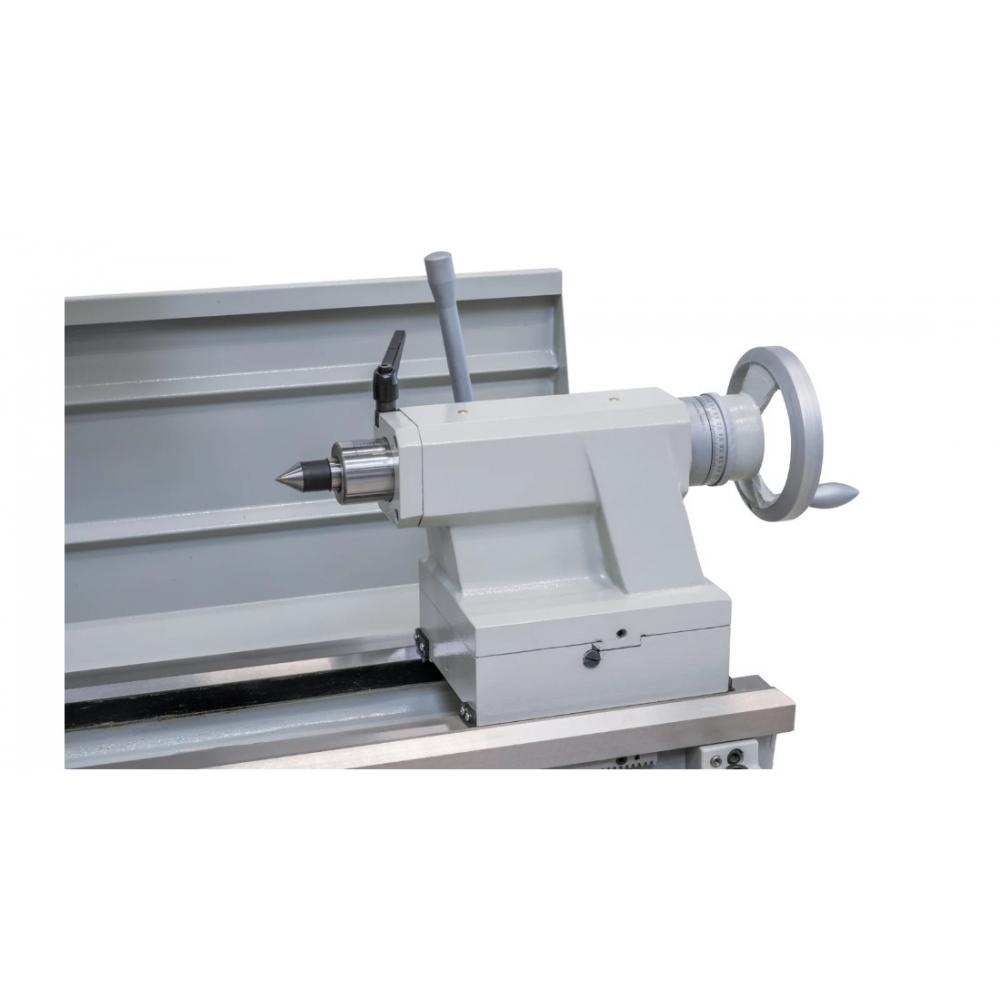

  • Premer pinole konjička: 60 mm
  • Hod pinole konjička: 130 mm
  • Konus pinole: MK 4
  • Motor: 5,5 kW (7,5 PS) / 400V
  • Gabariti (D / Š / V): 2800 / 1080 / 1530
  • Teža : 2025 kg

Serijska oprema

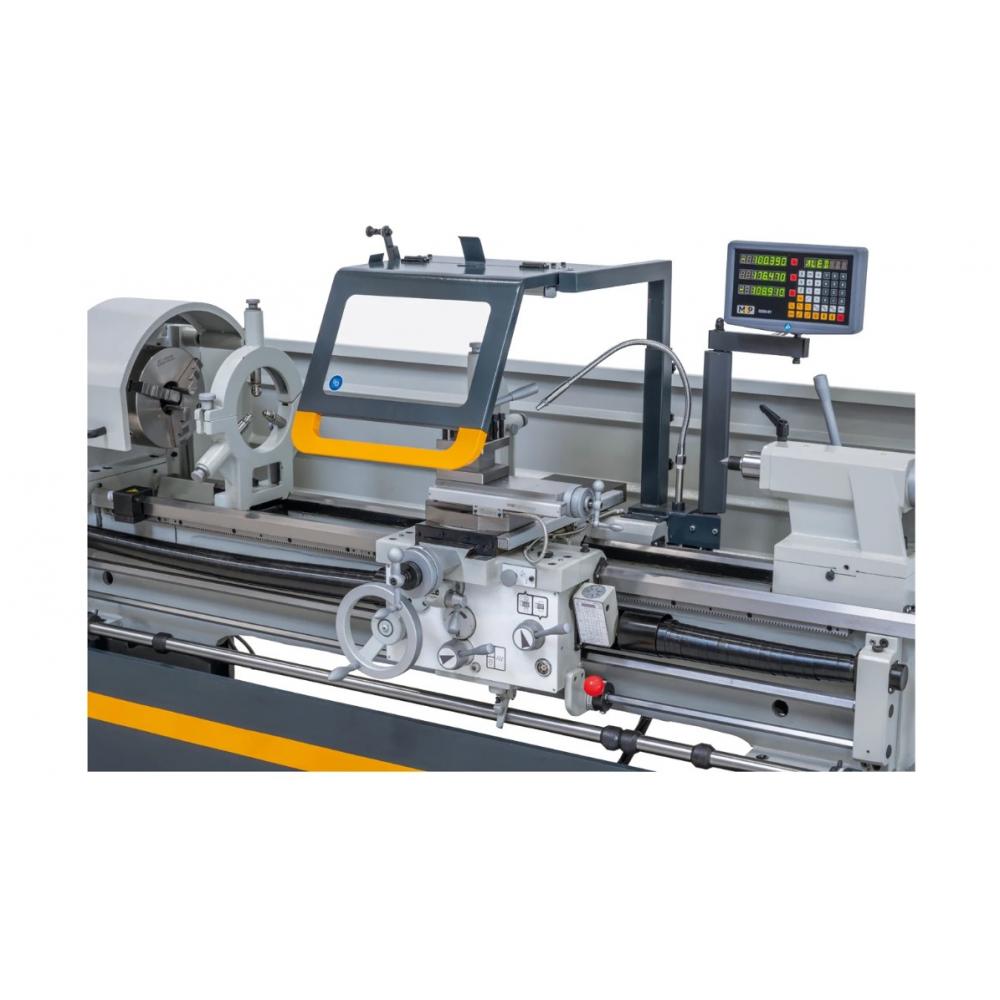

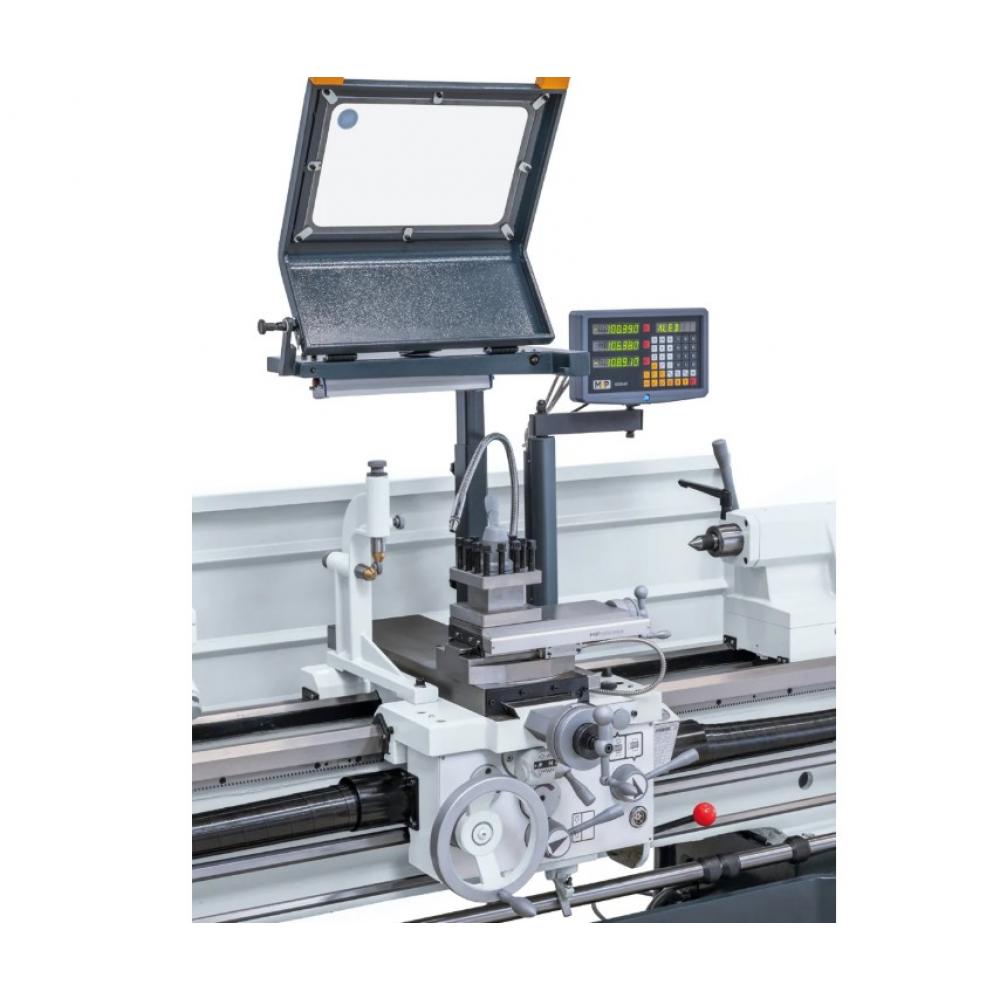

  • 3-osni DIGITALNI prikazovalnik SDS6-3V z merilnimi letvami

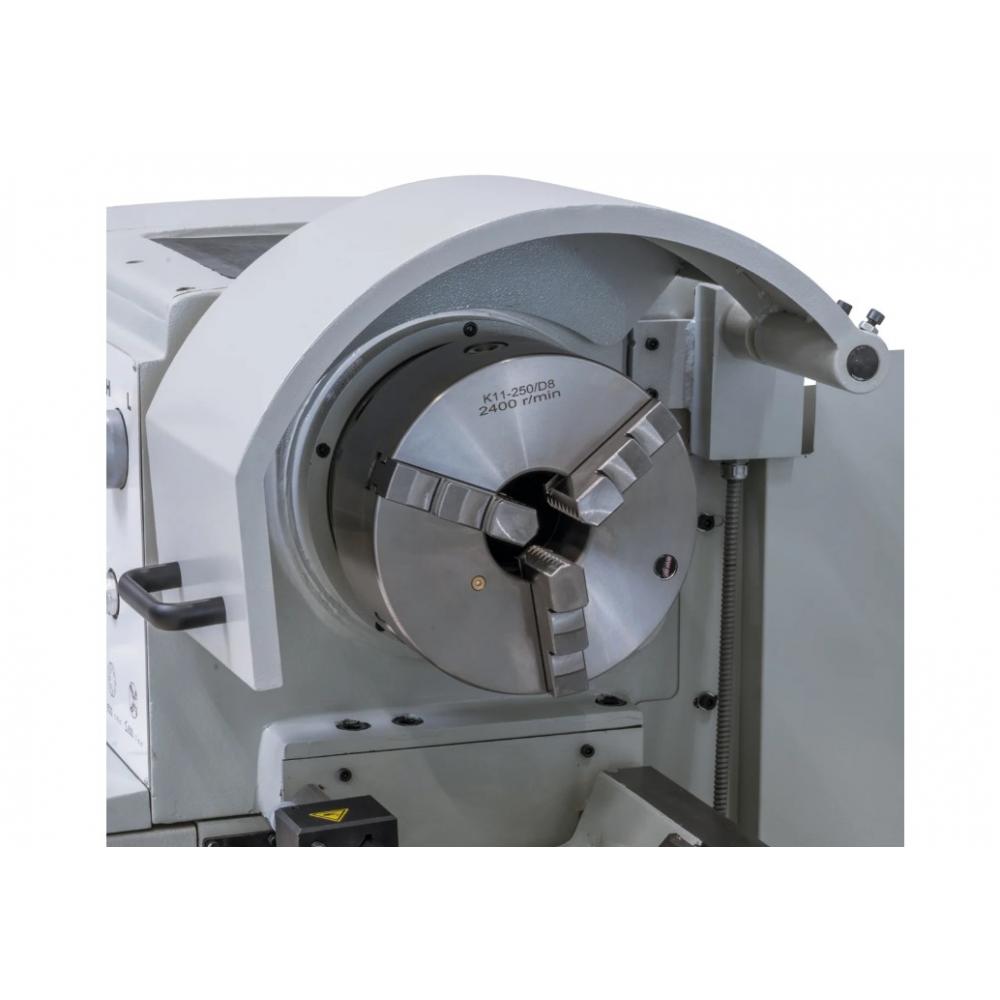

  • 3-čeljustna vpenjalna glava BC-250 mm / D8
  • Vpenjalna plošča 450 mm
  • Črpalka za hladilno tekočino
  • Prvo polnjenje z oljem Tellus 46

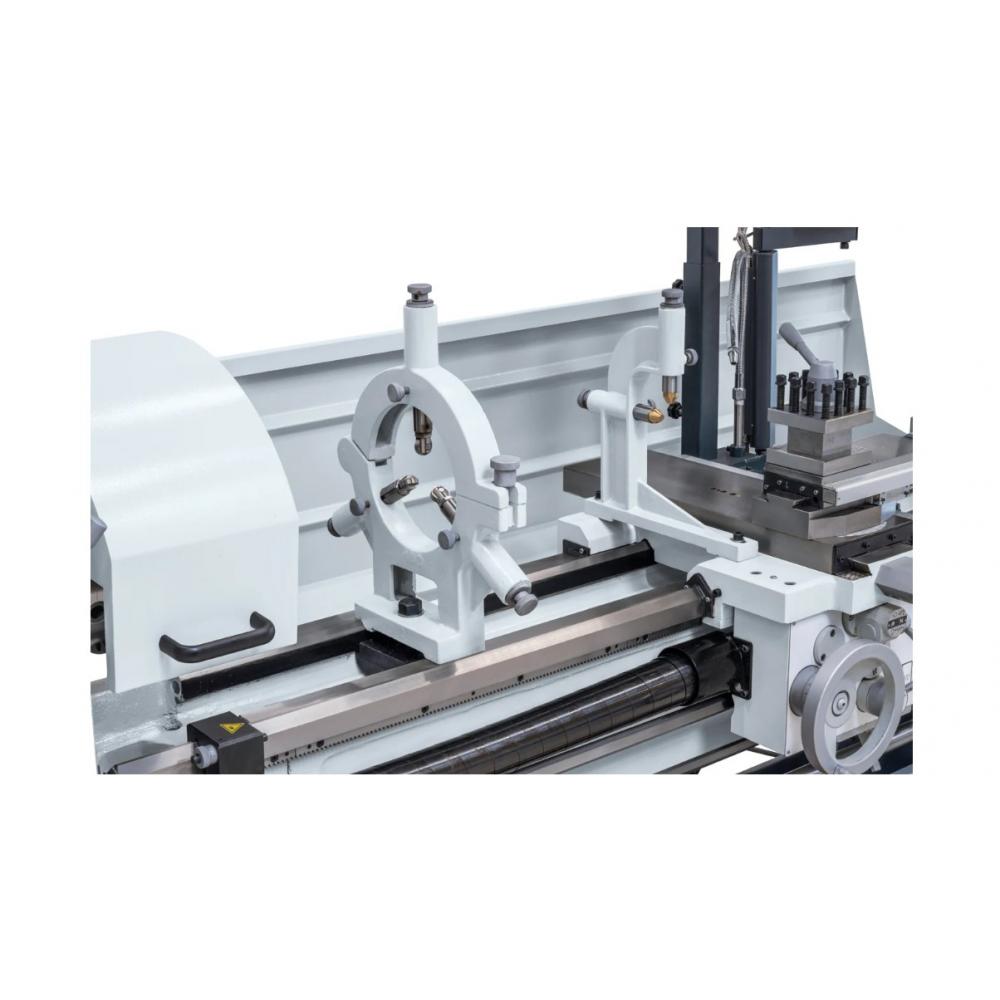

  • Fiksna lineta (max. fi 150 mm)
  • Pomična lineta (max. fi 110 mm)
  • 4-kotno držalo za nože
  • Zaščitni okrov držala nožev
  • Motor z magnetno zavoro po CE normah
  • Nožna zavora po CE normah
  • Drsna sklopka vlečnega vretena
  • Mikrometrični omejilec
  • Hitri hod vzdolžni / prečni

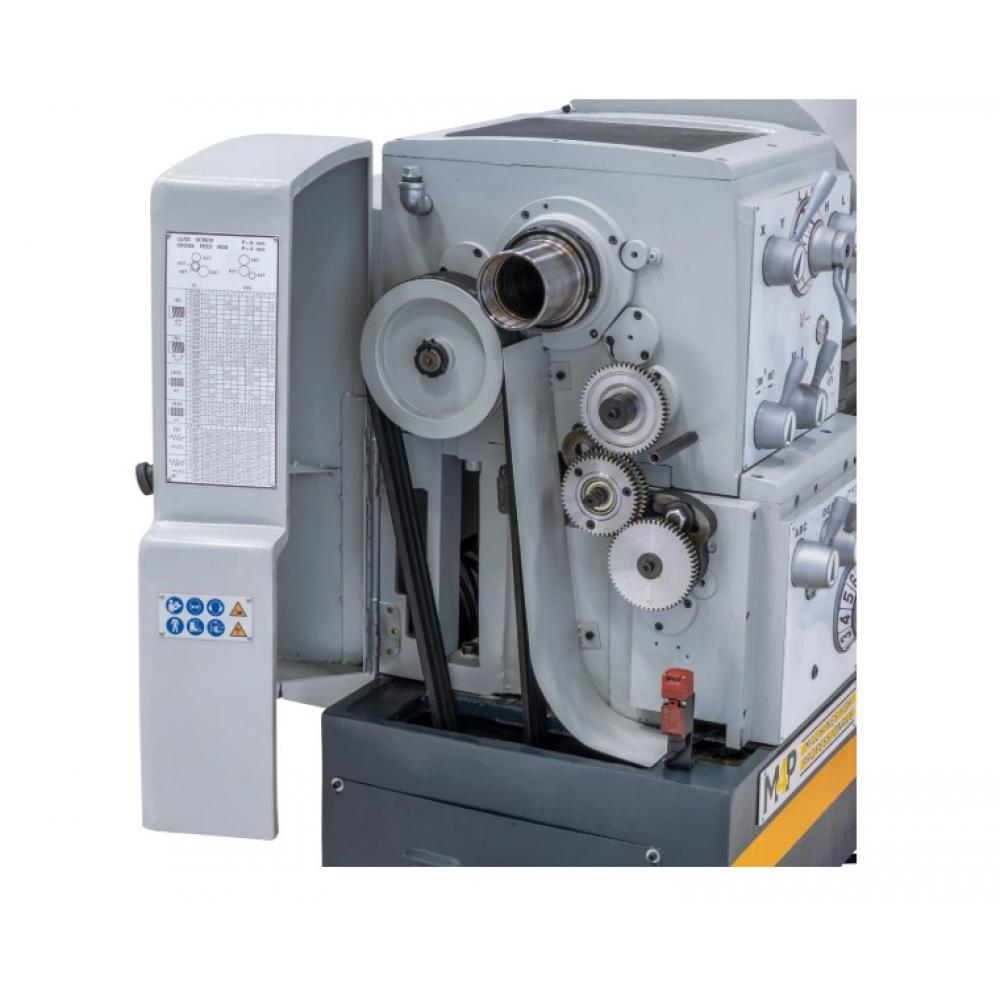

  • Menjalni zobniki
  • Centrirna konica 2x
  • Reducirne puše
  • Navojna ura

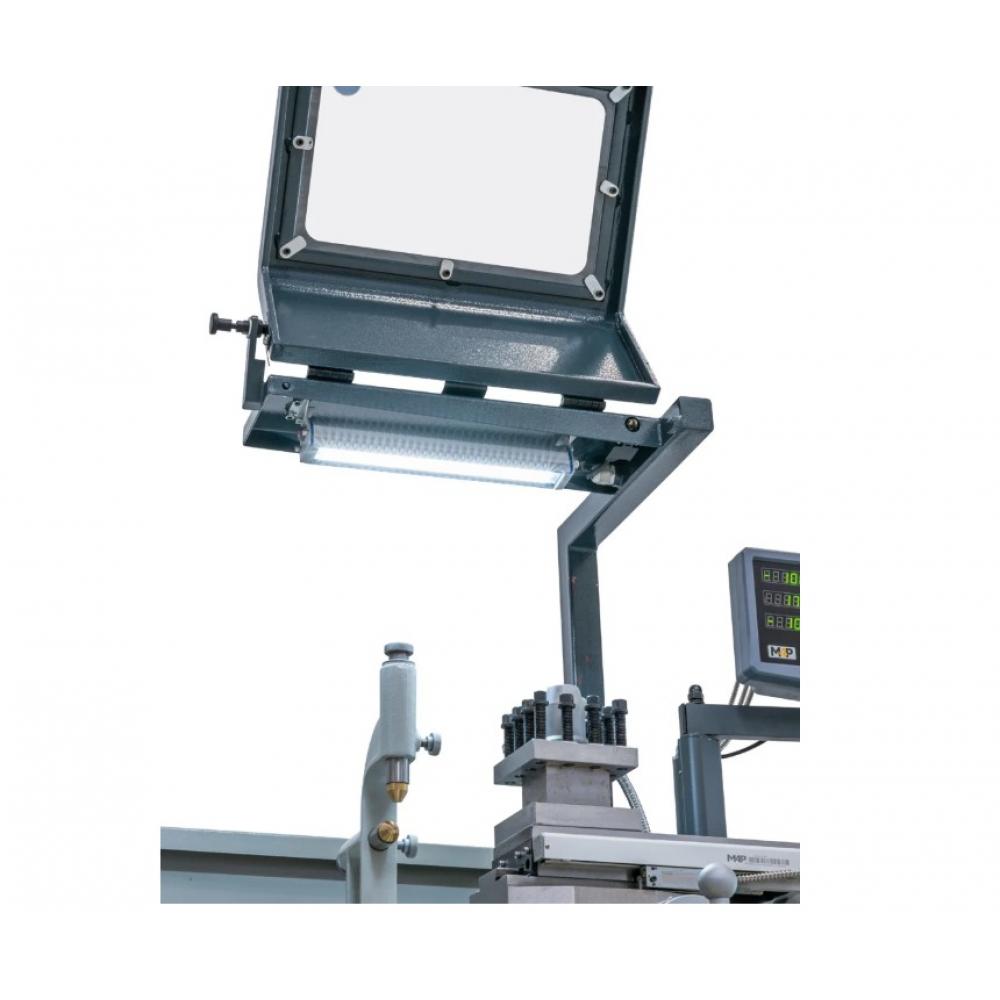

  • LED svetilka
  • Zaščitna stena za ostružke
  • Orodje
